ROTARY VACUUM FILTER

·         Definisi
Rotary Vacuum Filter adalah sebuah filter yang bekerja secara berkelanjutan dimana bagian yang solid dari sebuah campuran dipisahkan oleh filter yang hanya dapat dilalui oleh liquid atau gas, dalam hal ini keadaan vakum diperlukan untuk mengakumulasi zat padat di permukaan.

·         Cara Kerja RVF
a.       Prinsip Kerja
Tekanan di luar drum adalah tekanan atmosferik tetapi di dalam drum mendekati vakum. Drum dimasukkan ke dalam cairan yang mengandung suspensi padatan, lalu diputar dengan kecepatan rendah. Cairan tertarik melewati filter cloth karena tekanan vakum, sedangkan padatan tertinggal di permukaan luar drum membentuk cake.
b.      Gambar Cara Kerja


c.       Cara Kerja
1)      Seperti yang telah disebutkan sebelumnya, RVF (Rotary Vacuum Filter) bekerja secara continous. Setiap perputarannya terdiri dari cake formation, cake washing (jika diperlukan), drying, dan cake discharge.
2)      Selama perputaran drum, tekanan vakum menarik liquid melalui medium filter (cloth) di permukaan drum yang menahan padatan. Tekanan vakum mendorong gas/udara melalui cake dan gas tersebut akan mendorong liquid masuk ke dalam.
3)      Filtrat dan aliran udara akan melalui pipa filtrat internal kemudian masuk ke katup RVF dan bermuara di vakum receiver di mana liquid dipisahkan dari aliran udara. RVF ini biasanya dilengkapi dengan liquid ring vacuum pump atau barometric leg untuk menghasilkan tekanan vakum.


·         Perlakuan Awal
a.       Pemanasan
Proses pemanasan adalah pretreatment umpan filter yang paling sederhana. Proses ini umumnya terbatas oleh stabilitas termal cake. Pemanasan terkadang efektif dalam pretreatment umpan filter karena pemanasan dapat mengubah karakteristik senyawa kimia menjadi bentuk tak stabil yang mudah difiltrasi.
b.      Koagulasi dan Flokulasi
Metoda kedua adalah penambahan elektrolit untuk mendukung terjadinya koagulasi dan flokulasi. Bahan elektrolit yang biasa ditambahkan bervariasi dari asam/ basa sederhana sampai bahan polielektrolit sintetik. Elektrolit sederhana menyebabkan terjadinya koagulasi-flokulasi dengan memilah-milah gaya tolak menolak elektrostatik yang terjadi antara partikel koloid. Koloid akan terkoagulasi menjadi partikel yang lebih besar, lebih padat (dense) dan lebih mudah difiltrasi.
c.       Adsorpsi dengan Filter Aids
Metoda pretreatment ketiga adalah penambahan filter aids. Partikel koloid pada cairan akan teradsorbsi pada filter aids. Filter aids ini akan mengurangi kompresibilitas cake, mengurangi penetrasi partikel kecil lain yang tidak diharapkan yang dapat menutupi pori-pori membran sehingga mengurangi laju filtrasi.

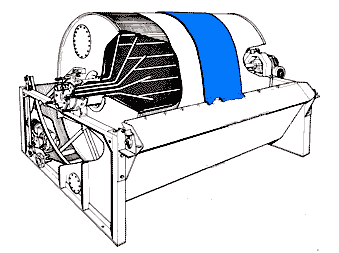

·         Skema Rotary Vacuum Filter


·         Bagian Utama RVF
a.       Filter Drum
Filter drum berbentuk silinder dan didesain untuk membawa medium filter (cloth) yang berada pada permukaan luar. Permukaan dalam terbagi atas deretan sel yang mengatur kapan keadaan vakum diaplikasikan ketika drum berotasi.
b.      Wadah RVF (The Trough)
Wadah ini diisi dengan suspensi padatan yang akan difiltrasi. Dibutuhkan wadah yang sesuai dengan filter drum agar dapat optimal dalam memisahkan padatan dari suspensinya.

·         Aplikasi dalam Industri
a.       Industri Perminyakan
RVF digunakan untuk memisahkan heavy petroleum wax yang ditemukan pada umpan asal lubricating oil. Pada industri ini, RVF digunakan untuk meminimalisasi kehilangan pelarut sampai batas minimum untuk alasan kesehatan, keamanan, dan perlindungan lingkungan.
b.      Pengolahan Air dan Limbah
RVF digunakan untuk filtrasi bahan buangan yang sudah tercampur, juga dapat digunakan untuk mengolah air mentah yang diambil dari bawah tanah.
c.       Makanan dan Minuman
RVF didesain dengan spesifikasi khusus untuk menjamin kemurnian dan tidak terkontaminasinya suatu produk.
d.      Kimia dan Farmasi
Untuk aplikasi ini, RVF didesain khusus agar memenuhi tingkat kemurnian yang sudah distandarkan sehingga resiko kontaminasinya kecil.
e.       Pengolahan Logam Mulia
f.       Pembuatan Kertas
g.      Industri Batubara
h.      Industri Kimia.
i.        Industri pupuk
j.        Industri mesiu

·         Kelebihan dan Kekurangan RVF
a.       Kelebihan RVF
1)      Dapat digunakan untuk memfiltrasi padatan yang sulit difilter (kemampuan filtrasinya tinggi).
2)      Banyak dilengkapi sarana otomatis sehingga tenaga manual yang dibutuhkan tidak banyak.
3)      Desainnya sangat bervariasi tergantung pada jenis aplikasinya.
4)      Hasil pencucian cake lebih efektif.
5)      Dapat digunakan untuk proses filtrasi tekanan tinggi.
6)      Filter yang digunakan dapat bertahan lebih lama.
7)      Perawatannya mudah.
b.      Kekurangan RVF
1)      Efisiensi dari RVF akan berkurang dalam kondisi – kondisi berikut:
-          Terdapat cake yang membutuhkan waktu pengeringan yang lama untuk mencapai titik kelembapan.
-          Filtrat yang membutuhkan pemisahan yang relatif lebih sulit pada bagian mother and wash filtrates
-          Ukuran filtrat yang lebih kecil dari 1000 ppm atau lebih besar dari 5000 ppm

-          Cake yang membutuhkan washing lebih dari sekali.
